In che modo un connettore per bollitore elettrico può migliorare la trasmissione di potenza, la sicurezza e l'affidabilità dell'apparecchio

JIATAIsviluppa componenti di connessione elettrica e di controllo della temperatura per i produttori di elettrodomestici. ILConnettore bollitore elettrico, modello KSD168-1S01, è progettato per fornire un'interfaccia elettrica stabile tra un bollitore elettrico e la sua base riscaldante, supportando una trasmissione affidabile della potenza, un assemblaggio efficiente e un funzionamento quotidiano ripetuto.

Un connettore per bollitore elettrico è un componente fondamentale nei bollitori elettrici senza fili, poiché collega il corpo del bollitore alla base di alimentazione. Il suo design influenza la continuità elettrica, la compatibilità meccanica, l'efficienza dell'assemblaggio e l'affidabilità del prodotto a lungo termine. Per i produttori di elettrodomestici, la scelta del connettore giusto richiede la valutazione della tensione e della corrente nominali, della configurazione dei terminali, delle prestazioni di isolamento, della resistenza alla temperatura, della durata operativa e delle approvazioni di mercato applicabili. Questa guida spiega come funzionano i connettori del bollitore, esamina le specifiche del KSD168-1S01 di JIATAI, confronta i criteri di selezione chiave e delinea considerazioni pratiche sul controllo di qualità e sull'approvvigionamento per progetti OEM e ODM.

Sommario

1. Cos'è un connettore per bollitore elettrico?
2. Come funziona il connettore di un bollitore elettrico?
3. Quali funzioni contano di più nel funzionamento quotidiano?
4. Specifiche tecniche KSD168-1S01
5. Come si sceglie il connettore giusto?
6. In che modo i produttori possono valutare la qualità dei connettori?
7. Quali apparecchi possono utilizzare le soluzioni di connessione per bollitore?
8. Cosa dovrebbero confermare gli acquirenti prima di ordinare?
9. Domande frequenti
10. Conclusione

1. Cos'è un connettore per bollitore elettrico?

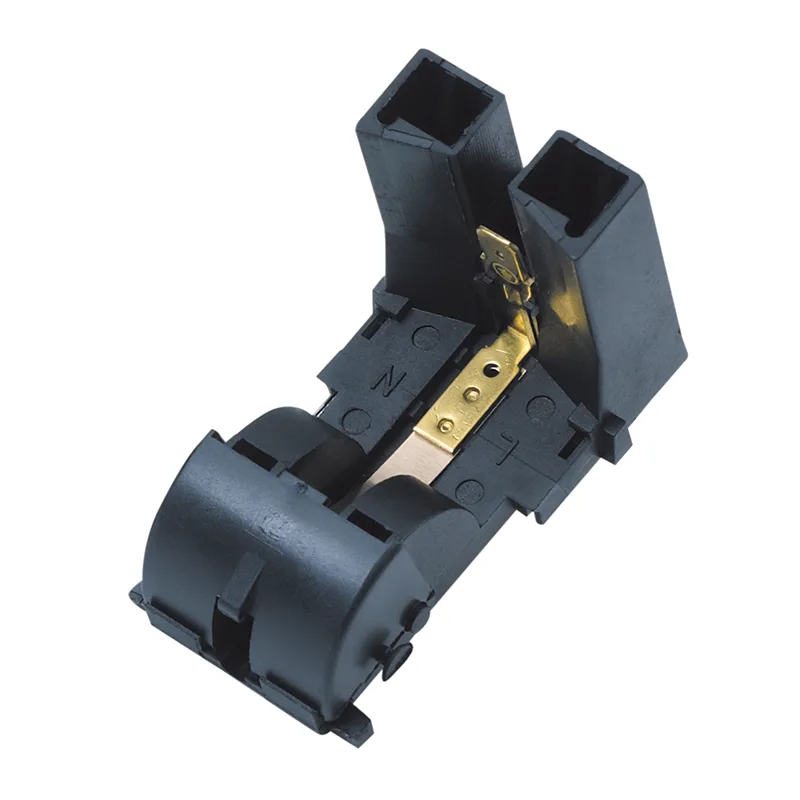

Un connettore per bollitore elettrico è un componente elettromeccanico che stabilisce il collegamento di alimentazione tra un bollitore e il suo sistema di alimentazione elettrica. In molti modelli di bollitori senza fili, il connettore è integrato nella parte inferiore del bollitore e si accoppia con un corrispondente gruppo di contatti nella base riscaldante.

Questa configurazione consente agli utenti di sollevare il bollitore dalla base senza scollegare alcun cavo direttamente dal corpo dell'apparecchio. Per i produttori, il connettore deve adattarsi al design meccanico mantenendo un contatto elettrico affidabile durante il posizionamento e la rimozione ripetuti.

KSD168-1S01 di JIATAI utilizza una configurazione a tre poli e una combinazione di struttura in plastica e ottone. Questi materiali hanno scopi diversi: l'alloggiamento isolante aiuta a separare i componenti conduttivi, mentre l'ottone fornisce un materiale di contatto elettricamente conduttivo. Le prestazioni effettive dipendono dal progetto finito, dalla qualità del materiale, dalla qualità dell'assemblaggio e dalle condizioni operative.

Per i team di progettazione degli elettrodomestici, il connettore non è semplicemente un accessorio plug-in. Fa parte dell'interfaccia elettrica complessiva, pertanto le sue dimensioni, la disposizione dei terminali, la corrente nominale e la compatibilità con i componenti di controllo associati devono essere verificati durante lo sviluppo del prodotto.

I produttori possono consultare la pagina del prodotto JIATAI Electrical Kettle Connector per informazioni specifiche sul modello.

2. Come funziona il connettore di un bollitore elettrico?

In un tipico bollitore elettrico senza fili, la base di alimentazione si collega alla rete elettrica tramite un cavo di alimentazione. Quando il bollitore è posizionato correttamente sulla base, i contatti del connettore corrispondente si innestano e stabiliscono il percorso elettrico necessario per il riscaldamento.

Il processo può essere compreso attraverso quattro fasi fondamentali:

• Posizionamento:Il bollitore viene posizionato sulla base, allineando le corrispondenti strutture di collegamento.
• Contatto elettrico:I contatti conduttivi si impegnano per fornire la connessione di alimentazione prevista.
• Funzionamento in riscaldamento:L'energia elettrica raggiunge il circuito di riscaldamento del bollitore quando il sistema di controllo dell'apparecchio ne consente il funzionamento.
• Disconnessione:Il sollevamento del bollitore separa la connessione di accoppiamento, consentendo la movimentazione senza fili.

In un sistema bollitore completo, il connettore funziona insieme all'elemento riscaldante, al meccanismo di commutazione e ai dispositivi di controllo della temperatura o di protezione. Questi componenti hanno funzioni diverse. Il connettore costituisce l'interfaccia elettrica, mentre i relativi componenti di controllo regolano o interrompono il riscaldamento a seconda del progetto dell'apparecchio.

Un connettore da solo non deve essere trattato come una soluzione completa di protezione dal surriscaldamento o di spegnimento automatico. La sicurezza complessiva dipende dall'architettura dell'apparecchio, dai componenti correttamente abbinati e dai test appropriati del prodotto finito.

3. Quali funzioni sono più importanti nel funzionamento quotidiano?

Contatto elettrico stabile

Un contatto affidabile è essenziale perché un bollitore sperimenta ripetutamente cicli di riscaldamento e movimenti meccanici. Contatti scarsamente abbinati, pressione di contatto insufficiente, contaminazione o usura dei componenti possono aumentare la resistenza dei contatti e causare riscaldamento localizzato. Un design adeguato del connettore aiuta a mantenere la connessione elettrica prevista per tutta la durata operativa specificata.

Isolamento elettrico

La struttura isolante separa le parti conduttrici e aiuta a prevenire contatti elettrici involontari. La selezione dei materiali, la spaziatura dei componenti, l'integrità dell'alloggiamento e la precisione dell'assemblaggio contribuiscono tutti alle prestazioni di isolamento. Questi fattori devono essere valutati rispetto alla tensione operativa dell'apparecchio e ai requisiti di sicurezza applicabili.

Resistenza termica

I connettori negli apparecchi di riscaldamento funzionano vicino a componenti che generano calore. I loro materiali e la struttura devono essere adeguati alle temperature operative ambientali e locali previste. JIATAI elenca una temperatura ambiente massima di T125 per KSD168-1S01; tale valore deve essere interpretato entro le condizioni specificate nella documentazione tecnica del modello.

Durabilità meccanica

Il posizionamento e la rimozione ripetuti possono sottoporre a stress i contatti di accoppiamento e la struttura circostante. Il connettore deve essere compatibile con la geometria del bollitore e il modello di utilizzo previsto. L'adattamento meccanico e la durata dovrebbero essere verificati nell'assemblaggio reale piuttosto che giudicati solo dall'apparenza.

Compatibilità di produzione

Un connettore semplice da integrare può aiutare i produttori di elettrodomestici a standardizzare le procedure di assemblaggio. Dimensioni, disposizioni dei terminali e requisiti di ispezione coerenti sono particolarmente importanti per la produzione in grandi volumi, dove piccole variazioni possono influire sulla resa dell'assemblaggio e sull'affidabilità a valle.

4. Specifiche tecniche KSD168-1S01

La tabella seguente riassume le specifiche elencate nella pagina del prodotto JIATAI. Gli acquirenti devono confermare la combinazione di rating e approvazione applicabile per il loro mercato di riferimento prima di selezionare il componente.

Queste specifiche sono dati della pagina del prodotto, non sostituiscono una scheda tecnica completa. I marchi di approvazione, le condizioni nominali, le procedure di prova e l'esatto ambito di certificazione devono essere verificati rispetto alla documentazione attuale prima dell'approvazione della produzione.

5. Come si sceglie il connettore giusto?

La selezione di un connettore per bollitore richiede molto più che corrispondere al suo aspetto generale. I team di ingegneri dovrebbero verificare i requisiti elettrici, meccanici, termici e di conformità dell'apparecchio finito.

Confermare i valori nominali di tensione e corrente

Inizia con la tensione nominale dell'apparecchio, la corrente nominale e la potenza dell'elemento riscaldante. Un connettore deve essere adatto al carico elettrico effettivo nelle condizioni operative specificate. Non dare per scontato che un modello approvato per una combinazione di tensione e corrente supporti automaticamente tutti i valori nominali elencati per un altro mercato.

Controllare la configurazione e le dimensioni del palo

Confermare il numero e la disposizione dei contatti, le dimensioni di montaggio, l'orientamento della connessione e la geometria di accoppiamento. Se si sostituisce un componente esistente, confrontare il codice prodotto originale e i disegni tecnici anziché fare affidamento esclusivamente su una corrispondenza visiva.

Valutare i requisiti termici e di isolamento

Esaminare la temperatura operativa attorno al connettore, la possibile esposizione al vapore o alla condensa e i requisiti di isolamento dell'apparecchio. Un componente idoneo deve funzionare entro le condizioni definite dal produttore e dagli standard di prodotto applicabili.

Verificare le approvazioni del mercato

Mercati di destinazione diversi possono richiedere valutazioni e documentazione di conformità diverse. Gli acquirenti devono confermare che il modello specifico e la combinazione di classificazione dispongano delle approvazioni necessarie per il prodotto e il mercato previsti. La dichiarazione generale di certificazione del fornitore non deve essere interpretata come prova che ogni configurazione sia approvata.

Valutare il ciclo di vita e le esigenze di manutenzione

Considerare la frequenza prevista di utilizzo del bollitore, gli obiettivi di garanzia del prodotto e la durata di servizio richiesta del connettore. Una valutazione del ciclo elencata è significativa solo quando se ne comprendono le condizioni di prova e i criteri di accettazione.

6. In che modo i produttori possono valutare la qualità dei connettori?

Il controllo di qualità dovrebbe iniziare durante la qualificazione dei componenti e continuare attraverso l'ispezione in entrata e il test dell'apparecchio finito. Un processo documentato aiuta a identificare i problemi prima che i componenti entrino nella produzione di massa.

Le attività di verifica utili includono:

• Ispezione visiva:Verificare la presenza di crepe, deformazioni, contaminazione e difetti di fabbricazione visibili.
• Controllo dimensionale:Verifica le dimensioni critiche e la geometria di accoppiamento rispetto ai disegni approvati.
• Valutazione del contatto:Valutare le prestazioni del contatto elettrico utilizzando il metodo di prova specificato.
• Test di isolamento:Condurre prove di resistenza di isolamento e di rigidità dielettrica secondo i requisiti applicabili.
• Valutazione della temperatura:Valutare le prestazioni in condizioni operative rappresentative.
• Test di durabilità:Verificare le prestazioni meccaniche ed elettriche durante i cicli operativi richiesti.
• Convalida dell'assemblaggio:Testare il connettore all'interno della configurazione effettiva del bollitore e della base.

I test dovrebbero seguire procedure approvate, con attrezzature adeguate e limiti di accettazione documentati. I test ad alta tensione devono essere eseguiti da personale qualificato utilizzando misure di sicurezza adeguate. I requisiti specifici del prodotto e gli standard di sicurezza applicabili hanno la precedenza sui valori di prova generici.

7. Quali apparecchi possono utilizzare le soluzioni di connessione per bollitore?

I connettori dei bollitori elettrici sono principalmente associati ai bollitori elettrici senza fili, ma principi di connessione simili possono essere rilevanti per altri apparecchi di riscaldamento compatti quando la progettazione elettrica e meccanica lo consente.

• Bollitori elettrici domestici:Collegare il corpo del bollitore alla base riscaldante alimentata.
• Apparecchi per la preparazione del tè:Supporta sistemi di riscaldamento compatibili utilizzati per preparare bevande calde.
• Prodotti selezionati per il riscaldamento delle bevande:Fornire un'interfaccia elettrica in cui le specifiche del connettore corrispondano al design dell'apparecchio.
• Apparecchi OEM e ODM:Offrire un'opzione di componenti per i produttori che sviluppano i propri modelli di bollitori o prodotti a marchio del distributore.

La compatibilità deve essere sempre confermata per ogni applicazione. Gli apparecchi dall'aspetto simile possono avere potenze nominali, disposizioni dei terminali, condizioni di temperatura e requisiti di certificazione diversi.

8. Cosa dovrebbero confermare gli acquirenti prima di ordinare?

Per i team di acquisto, una comunicazione tecnica chiara aiuta a ridurre gli ordini non corrispondenti, i ritardi di produzione evitabili e i problemi di qualificazione dei componenti. Prima di effettuare un ordine, confermare le seguenti informazioni con il fornitore:

1. Dettagli dell'applicazione:Fornire il modello del bollitore, i disegni del prodotto, il luogo di installazione e le condizioni operative previste.
2. Requisiti elettrici:Specificare la tensione nominale, la corrente, la potenza di riscaldamento e i requisiti del mercato di riferimento.
3. Compatibilità meccanica:Confermare dimensioni, disposizione dei poli, interfaccia di accoppiamento e dettagli di montaggio.
4. Documentazione tecnica:Richiedi la scheda tecnica più recente, i rapporti di prova applicabili e la relativa documentazione di approvazione.
5. Valutazione del campione:Testare i campioni nell'assemblaggio vero e proprio dell'apparecchio prima di approvare la produzione di massa.
6. Modalità di fornitura:Conferma la quantità dell'ordine, l'imballaggio, i tempi di consegna, i termini di consegna e la tracciabilità del lotto, ove richiesto.

JIATAI supporta l'approvvigionamento di componenti per bollitori attraverso informazioni sul prodotto e comunicazione tecnica. Per dettagli specifici del modello, visitare la pagina Connettore bollitore elettrico KSD168-1S01 e confermare le proprie esigenze prima di effettuare un ordine.

9. Domande frequenti

Q1: Cosa fa il connettore di un bollitore elettrico?

Stabilisce il collegamento elettrico tra un bollitore senza filo e la sua base di alimentazione, consentendo all'energia elettrica di raggiungere il circuito di riscaldamento quando il sistema di controllo dell'apparecchio ne consente il funzionamento.

Q2: Di cosa è fatto il connettore JIATAI KSD168-1S01?

La pagina del prodotto elenca plastica e ottone come materiali da costruzione. La plastica svolge la funzione di alloggiamento isolante, mentre l'ottone fornisce il materiale di contatto conduttivo. Le qualità dettagliate dei materiali devono essere confermate nella documentazione tecnica.

Q3: Quanti poli ha il KSD168-1S01?

La configurazione elencata ha tre poli. Gli acquirenti devono verificare la disposizione dei terminali e le dimensioni di accoppiamento rispetto al design del bollitore prima di approvare il componente.

Q4: Il connettore è adatto sia per il mercato a 110 V che per quello a 220 V?

La pagina del prodotto elenca diverse combinazioni di tensione e corrente associate a diverse omologazioni. L'esatta combinazione adatta per un particolare mercato deve essere confermata con JIATAI e supportata dalla documentazione del prodotto applicabile.

D5: Cosa significa una vita operativa di 10.000 cicli?

È il valore della vita operativa elencato per il prodotto. Gli acquirenti dovrebbero richiedere la definizione del test, le condizioni operative e i criteri di accettazione pertinenti per comprendere come la classificazione si applica all'uso previsto.

Q6: Posso sostituire un connettore del bollitore esistente con KSD168-1S01?

Solo dopo aver verificato i valori nominali elettrici, la configurazione dei poli, le dimensioni meccaniche, i requisiti di temperatura e le relative approvazioni. Un ingegnere qualificato dovrebbe confermare la compatibilità prima che il ricambio venga utilizzato nella produzione.

Q7: Quali informazioni devo inviare quando richiedo un preventivo?

Fornire il modello o il campione richiesto, le caratteristiche elettriche, il mercato previsto, la quantità stimata dell'ordine, i disegni meccanici ove disponibili ed eventuali requisiti specifici di test o documentazione. Ciò aiuta il fornitore a valutare l'applicazione in modo più accurato.

10. Conclusione

Un connettore per bollitore elettrico è un componente piccolo ma essenziale per le prestazioni di un bollitore elettrico senza fili. Una corretta selezione aiuta i produttori a stabilire una trasmissione di potenza affidabile, a mantenere la compatibilità meccanica e a soddisfare i requisiti elettrici e termici dell'apparecchio finito. Controllando i valori nominali di corrente, la configurazione dei poli, le prestazioni di isolamento, il ciclo di vita e le approvazioni specifiche del mercato, i team di progettazione e approvvigionamento possono prendere decisioni di approvvigionamento più informate. KSD168-1S01 di JIATAI fornisce un'opzione di connettore a tre poli definita per progetti di bollitori compatibili, con specifiche specifiche del modello disponibili per la revisione. Visita la pagina del prodotto JIATAI Electrical Kettle Connector per esplorare i dettagli elencati econtattaciper discutere la tua applicazione, richiedere documentazione tecnica, valutare campioni e identificare una soluzione di connettore adatta per il tuo prossimo progetto di produzione di elettrodomestici.
