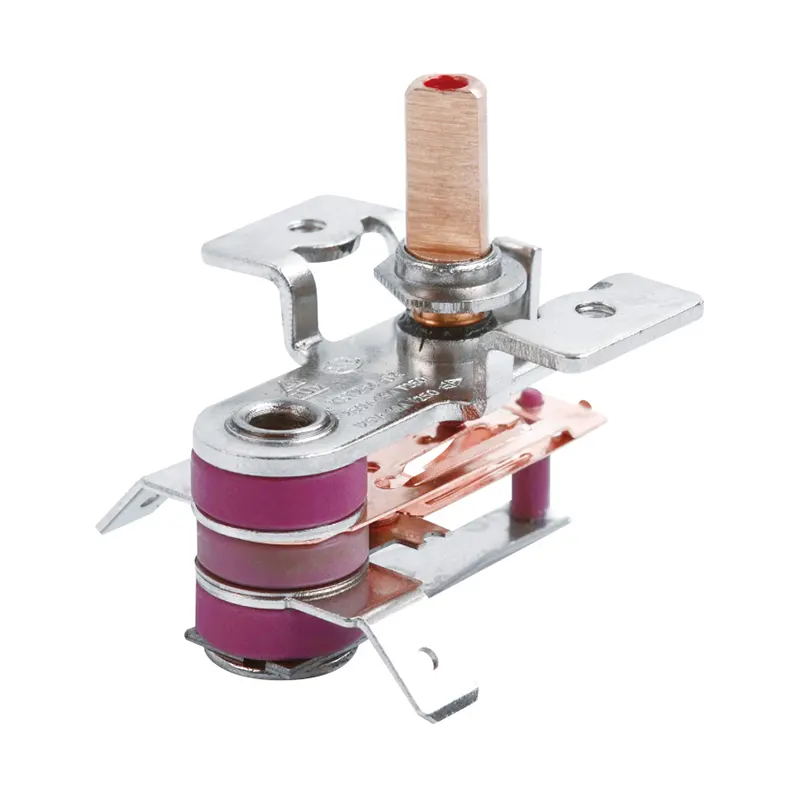

Regolatore elettrico della temperatura del ferro da stiro a vapore

Specifiche tecniche delle prestazioni

Grado ad alto rendimento

Materiali e standard di costruzione

Rivetti con contatti in lega d'argento: presentano contatti in ossido di argento cadmio (AgCdO) o argento nichel (AgNi) per prevenire la saldatura ad arco, la vaiolatura e l'ossidazione sotto carichi capacitivi e resistivi elevati.

Base in steatite di alta qualità: il corpo in ceramica isolante è prodotto secondo rigorose tolleranze dimensionali e non si restringe, non si crepa o si ammorbidisce durante il funzionamento continuo a temperature superiori a 200°C.

Assemblaggio bimetallico senza scorrimento: le strisce bimetalliche stampate con precisione garantiscono un'azione di commutazione nitida e decisa senza microarchi, riducendo così al minimo le interferenze in radiofrequenza (RFI) e l'usura dei contatti.

Controllo di qualità e test di conformità

Ogni lotto della linea di produzione automatizzata viene sottoposto a verifica di fabbrica al 100% prima del confezionamento:

Standard internazionali: conforme agli standard UL 60730-1, VDE (EN 60730-1), CE, CQC, RoHS 2.0 e REACH.

Calibrazione termica: testato in bagni d'olio o aria a temperatura controllata per verificare che i punti di apertura e chiusura soddisfino le specifiche.

Tensione di resistenza dielettrica: sottoposto a un test di rottura ad alta tensione di 1.500 V CA, per 60 secondi.

Parametro del prodotto

Guida alla selezione ingegneristica

Quando si seleziona un controller adatto per un ferro da stiro a vapore elettrico, assicurarsi della compatibilità per quanto riguarda le dimensioni dell'albero del controller della temperatura del ferro a vapore elettrico, la capacità di carico corrente, il tempo di risposta termica e la configurazione di montaggio. Fare riferimento ai passaggi seguenti per determinare i requisiti specifici.

Passaggio 1: selezionare il meccanismo operativo

Termostato bimetallico regolabile: funge da componente di controllo primario, collegandosi direttamente al quadrante azionato dall'utente. Consente la regolazione continua della temperatura della piastra in base alle impostazioni del tessuto, da nylon/seta a lino/cotone.

Interruttore a scatto rapido a temperatura fissa: funziona come limitatore di temperatura di sicurezza ausiliario o dispositivo di interruzione per bollitura a secco. Installato sulla caldaia del generatore di vapore o sulla zona di riscaldamento ausiliario della piastra, interrompe permanentemente o temporaneamente il circuito in caso di surriscaldamento.

Passaggio 2: determinare l'intervallo di temperatura

Il differenziale di temperatura determina la stabilità della produzione di vapore e impedisce frequenti commutazioni:

Impostazione ad alta temperatura (160°C – 230°C): adatta per applicazioni su cotone, lino e vapore continuo.

Impostazione della temperatura media (110°C – 160°C): adatta per misti lana e poliestere.

Impostazione a bassa temperatura (50°C – 110°C): adatta per fibre sintetiche. È necessario un differenziale più piccolo (±3°C) per evitare un improvviso calo di temperatura quando l'acqua entra in contatto con la piastra.

Selezione differenziale

Ampio differenziale (8°C – 12°C): consigliato per ferri da stiro a secco per ridurre la frequenza di commutazione e prolungare la durata dei contatti in argento.

Differenziale stretto (3°C – 5°C): adatto per ferri da stiro a vapore ad alta potenza per garantire una risposta di riscaldamento immediata quando l'acqua entra nella camera del vapore.

Passaggio 3: abbinare forma e struttura di montaggio

Tipo di albero: le opzioni includono alberi con taglio a D, alberi con scanalature incrociate o alberi zigrinati.

Lunghezza dell'albero e angolo di rotazione: le lunghezze standard dell'albero vanno da 10 mm a 30 mm. Le opzioni di rotazione includono 180°, 270° o 300°.

Staffa di montaggio: presenta un design a base piatta con spaziatura tra i fori standard di 28 mm o 36 mm. Per i ferri compatti sono disponibili staffe di montaggio personalizzate sfalsate o piegate.

Passaggio 4: configurazione e spaziatura del terminale

Larghezza terminale: terminali con linguetta standard da 6,3 mm (1/4") o 4,8 mm (1/10").

Angolo terminale: 0° (orizzontale/diritto), 45° (angolato) o 90° (verticale). I layout verticali riducono l'ingombro orizzontale nei ferri a basso profilo.

Passaggio 5: opzioni di compensazione termica

Per i ferri da stiro a vapore ad alta potenza (2000 W – 2800 W), l'iniezione di acqua fredda può causare un ritardo termico sulla superficie della piastra prima che il calore venga condotto alla striscia bimetallica. Non compensato: adatto per ferri da stiro standard e ferri da viaggio leggeri.

Con compensazione resistiva interna: un elemento riscaldante integrato accelera la risposta della striscia bimetallica durante i cicli di vapore ad alta intensità, mantenendo così stabile la temperatura della piastra.

Richiedi Campioni e Preventivi Tecnici

Per richiedere campioni tecnici calibrati o ottenere un preventivo entro 24 ore, fornire i seguenti dettagli al nostro team tecnico:

Dimensioni dei terminali e angolo di orientamento

Domanda annua stimata

Requisiti del carico elettrico (tensione e corrente)

Intervallo di temperatura operativa e requisiti di differenziale di temperatura
